低煙無鹵屏蔽電纜WDZ-BPKYJYP WDZ-BPKYJYP2

 低煙無鹵屏蔽電纜WDZ-BPKYJYP WDZ-BPKYJYP2

 一、用途

低煙無鹵屏蔽電纜WDZ-BPKYJYP WDZ-BPKYJYP2主要用于變頻器控制回路中微弱電壓電流信號的控制。
二、型號及M稱、規格

• 型    號	M    稱	對數	標稱截面（mm2）
  BPKVVP2 BPKVVP BPKVP2VP2 BPKVPVP WDZ-BPKYJYP2   WDZ-BPKYJYP   WDZ-BPKYJP2YP2 WDZ-BPKYJPYP	聚氯乙烯J緣聚氯乙烯護套軟銅帶屏蔽變頻器用控制回路電纜 聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽變頻器用控制回路電纜 聚氯乙烯J緣軟銅帶分屏聚氯乙烯護套軟銅帶總屏變頻器用控制回路電纜 聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套銅絲編織總屏變頻器用控制回路電纜 交聯聚乙烯J緣聚烯烴護套軟銅帶屏蔽無鹵低煙阻燃變頻器用控制回路電纜 交聯聚乙烯J緣聚烯烴護套銅絲編織屏蔽無鹵低煙阻燃變頻器用控制回路電纜 交聯聚乙烯J緣軟銅帶分屏聚烯烴護套軟銅帶總屏無鹵低煙阻燃變頻器用控制回路電纜 交聯聚乙烯J緣銅絲編織分屏聚烯烴護套銅絲編織總屏無鹵低煙阻燃變頻器用控制回路電纜	1～20	0.75～2.5

  三、低煙無鹵屏蔽電纜WDZ-BPKYJYP WDZ-BPKYJYP2使用特性
  1、普通型電纜導體高工作溫度為70℃
      2、無鹵低煙阻燃型電纜導體高工作溫度為90℃
      3、電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑為：
         銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
         銅絲屏蔽結構的電纜，應不小于電纜外徑的6倍。



  • 四、低煙無鹵屏蔽電纜WDZ-BPKYJYP WDZ-BPKYJYP2產品特性

        1、電纜可實現無鹵、低煙、阻燃等特性。
        2、優良的屏蔽效果，可防止強電對弱電壓電流信號的干擾。
        3、合理的敷設間距與有效的屏蔽接地，可減少靜電偶合干擾.

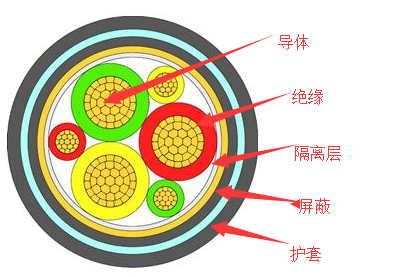

  五.結構示意圖：
